Piese de supramulare din plastic de precizie Piese de turnare prin injecție

Specificațiile produsului

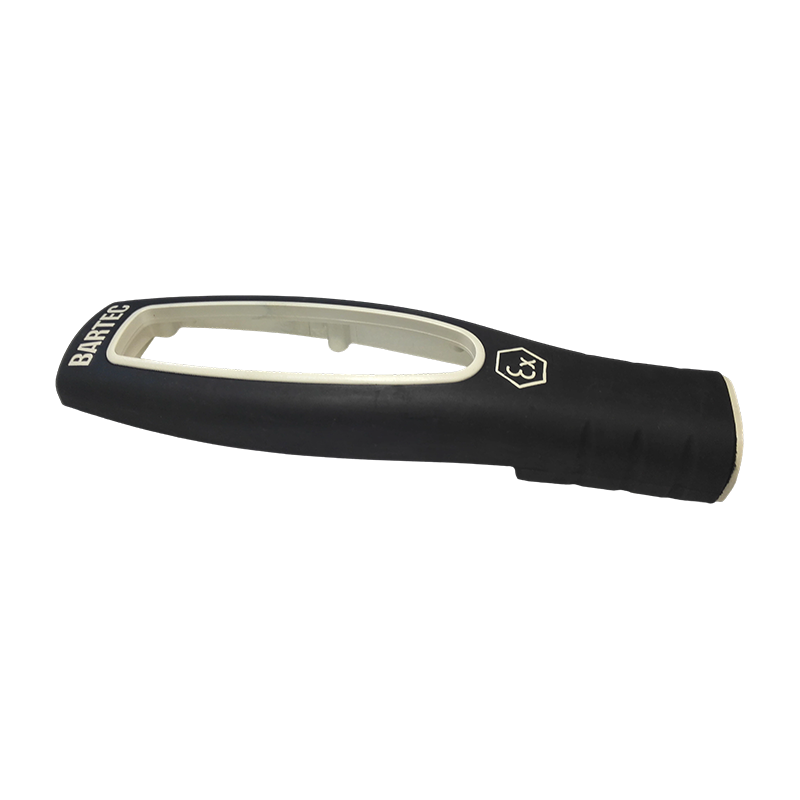

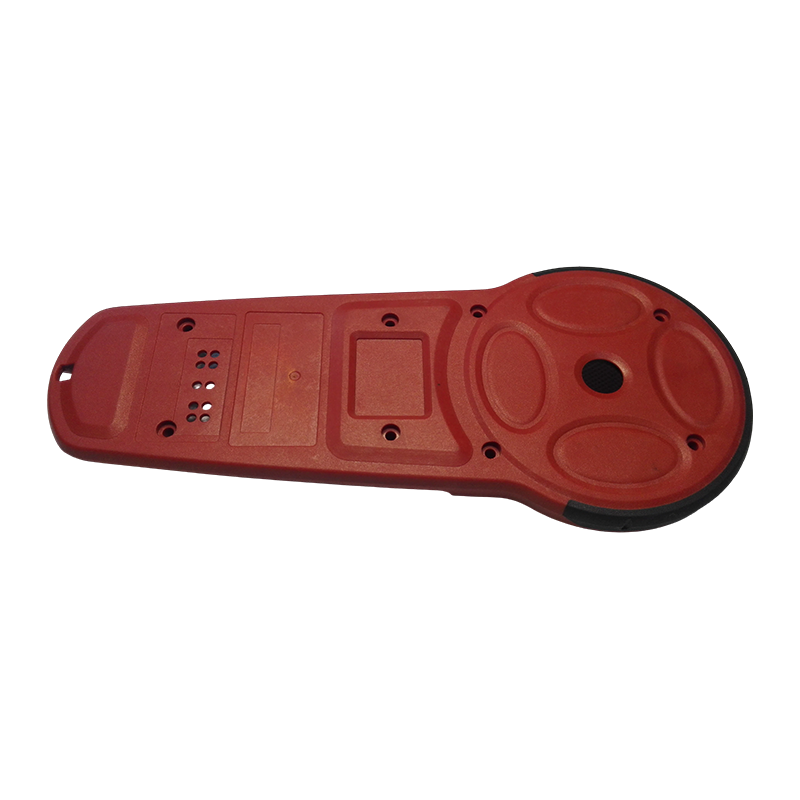

Piese din plastic turnate cu inserții de precizie și supraturnate

• Tipuri de proces: turnare cu inserții, supraturlare (două lovituri sau secvenţiale), turnare prin injecţie în două culori
• Tipuri de inserții: ștanțate metalice, inserții filetate din alamă, pini de electrozi, sonde de senzor, terminale de cablu, ansambluri PCB
• Combinații de materiale: substrat rigid (ABS/PC/PA) supramulare moale (TPE/TPU/silicon); plastic de inginerie cu insert metalic (PP/PA/POM)
• Precizia poziției inserării: toleranțe de poziție conform specificațiilor desenului; inserții de localizare critică controlate la ±0,1 mm
• Performanță de etanșare: interfață de supraformare capabilă să îndeplinească cerințele de testare pneumatice sau de etanșare la lichide specificate de client; Design structural cu clasă de protecție IP acceptat
• Finisaj suprafețe: textura anti-alunecare, granulație a pielii sau finisaj neted, disponibil pe suprafețele moi supramoldate, conform cerințelor clientului
• Procese secundare: asamblarea componentelor, testarea funcției electrice și suportul pentru testarea scurgerilor/presiunii disponibile

Conectori din plastic multidirecțional

• Tipuri de conector: Conectori tip T tip T, T tip Y, cu patru căi transversale, conectori multiport; combinații drepte și cote disponibile la comandă
• Materiale compatibile: PP, POM, PA66, PVDF, PE - selectate în funcție de tipul de mediu, temperatura de funcționare și cerințele de presiune
• Standarde de interfață: Filete metrice (serie M), filete de conducte NPT, BSP și interfețe de conectare rapidă push-in acceptate
• Evaluarea presiunii: În funcție de material și grosimea peretelui; conectori standard de 0,5–1,6 MPa
• Metode de etanșare: Garnitură cu canelura orificială, etanșare cu față conică, etanșare cu față plată - proiectate conform cerințelor sistemului de conducte
• Toleranță dimensională: Interfețe filetate și suprafețe de etanșare conform standardelor ISO/DIN; control strict de toleranță disponibil
• Culoare și marcaj: Culoare de rășină naturală sau modelare de culoare specificată susținută; marcajele direcției curgerii și caracterele specificațiilor disponibile ca caracteristici turnate în matriță

Domenii de aplicare

Piese turnate și supraturlate cu insert de precizie:

• Conectori cablaj auto, mufe pentru senzori și componente supraturlate ale interfeței ECU
• Mânerele instrumentelor chirurgicale pentru dispozitive medicale, pistonii seringii și echipamentele de diagnosticare in vitro care găzduiesc piese supraformate
• Echipamentul de control industrial acționează butoanele, mânerele și componentele structurale supraturlate cu butoane
• Conectori pentru cabluri de date pentru electronice de larg consum, mufe pentru căști și piese supramoldate ale terminalului încărcător
• Mânere pentru scule electrice, butoane de comutare și componente portabile antiderapante

Conectori din plastic multidirecțional:

• Sisteme industriale de conducte de fluide (diviziunea și îmbinarea fluxului de gaz și lichid)
• Linii de răcire auto, sisteme HVAC și conectori de conducte AdBlue (soluție de uree).
• Linii de perfuzie pentru dispozitive medicale, sisteme de dializă și conectori pentru circuitele pneumatice ale ventilatorului
• Conectori de distribuție a debitului sistemului de irigare prin picurare agricolă
• Echipamente de purificare a apei, dozatoare de apă și conectori de conducte pentru sistemul de osmoză inversă RO
• Echipamente semiconductoare și de procesare chimică, conectori pentru conducte media de înaltă puritate (grad PVDF)

Întrebări frecvente și considerații tehnice

Î1: Interfața dintre materialele moi și dure din piesele supraturlate este predispusă la delaminare - cum este asigurată rezistența lipirii?
Rezistența aderării la interfața materialului moale-dur este influențată de compatibilitatea materialului, designul geometriei interfeței și parametrii procesului. Măsurile de îmbunătățire a rezistenței de lipire includ: proiectarea caracteristicilor mecanice de interblocare pe substrat (cum ar fi tăieturi, găuri de trecere și caneluri) pentru a completa aderența fizică; selectarea claselor de materiale de supramulare cu compatibilitate chimică stabilită cu substratul (cum ar fi TPE asociat cu ABS); și optimizarea temperaturii de injecție și a vitezei de umplere pentru a asigura umezirea adecvată a interfeței substratului cu materialul de supraturlare. Pentru piesele cu cerințe de etanșare pneumatică sau etanșă la lichide, geometria de etanșare a interfeței trebuie să fie încorporată în faza de proiectare a produsului și validată prin teste de etanșare după testele matriței.
Î2: Inserțiile metalice se deplasează sau se înclină după supraturlare — cum este abordat acest lucru?
Deplasarea inserției este cauzată de obicei de o precizie insuficientă a mecanismului de localizare a matriței sau de presiunea excesivă de injecție care acționează asupra inserției. Contramăsurile includ: optimizarea toleranței de potrivire între știfturile de localizare a inserției de matriță și caracteristicile inserției pentru a asigura o poziționare stabilă după închiderea matriței; porți de poziționare pentru a distribui presiunea de injecție impactul uniform în jurul insertului; și pentru inserții subțiri, cum ar fi știfturi de electrozi, care încorporează structuri auxiliare de susținere în matriță pentru a preveni deformarea sub forțele de curgere de injecție.
Î3: Conectorii multicăi din plastic dezvoltă scurgeri în timpul funcționării — care sunt cauzele comune?
Scurgerile provin de obicei din una sau mai multe dintre următoarele: abateri dimensionale ale suprafeței de etanșare în afara intervalului de toleranță de potrivire; pasul filetului sau nepotrivirea formei filetului între conector și fitingul de îmbinare; goluri interne sau defecte de porozitate în piesa turnată care afectează integritatea peretelui; sau umflarea materialului și deformarea cauzată de incompatibilitatea dintre materialul selectat și mediul transportat. Serviciile de testare a presiunii (hidrostatice sau pneumatice) sunt disponibile înainte de expediere, efectuate la presiunea de testare și timpul de menținere specificate de client, pentru a verifica fiabilitatea etanșării pe loturile de producție.
Î4: Dimensiunile interfeței conectorului multidirecțional trebuie să respecte standardele internaționale specifice — cum se confirmă acest lucru?
Înainte de începerea dezvoltării matriței, clientul trebuie să furnizeze standardul de interfață aplicabil (cum ar fi filete pentru țevi ISO 228, DIN 2999, NPT conform ANSI B1.20.1) împreună cu mostre de referință sau desene ale fitingurilor sau conectorilor de îmbinare. Miezurile filetului matriței și suprafețele de etanșare sunt proiectate conform standardului specificat, iar rapoartele de inspecție a calibrelor filetului și verificarea ansamblului componentelor de îmbinare sunt furnizate în etapa de eșantionare T1 pentru a confirma conformitatea dimensională a interfeței.
Î5: Piesele turnate cu inserții implică funcții electrice - cum se previne oxidarea sau contaminarea inserțiilor metalice în timpul turnării?
Inserțiile metalice, în special cuprul și aluminiul, prezintă risc de oxidare la temperaturile ridicate ale procesului de turnare prin injecție, ceea ce poate afecta performanța ulterioară a contactului electric. Măsurile includ: curățarea suprafeței inserțiilor înainte de încărcarea în matriță pentru a îndepărta contaminarea cu ulei și straturile de oxid existente; controlul temperaturii matriței și al timpului de ciclu pentru a minimiza expunerea insertului la temperaturi ridicate; și pentru inserții electrice de precizie, placare cu nichel sau cositor pe suprafețele inserției pentru a îmbunătăți rezistența la oxidare. Acolo unde se aplică cerințe specifice de performanță electrică, testarea de continuitate sau testarea rezistenței izolației pot fi efectuate înainte de expediere.

Q: 10. Dacă vreau să dezvolt un produs care conține piese turnate prin injecție, ce fel de asistență puteți oferi?

Putem oferi suport complet, de la revizuirea dezvoltării produsului și proiectarea structurală, până la fabricarea matrițelor, turnarea prin injecție în volum, imprimarea și asamblarea. Putem colabora cu clienții în etapele incipiente ale dezvoltării produsului pentru a optimiza proiectele pentru reducerea costurilor și îmbunătățirea producției.

Q: 9. Care este politica de calitate a companiei?

Compania aderă întotdeauna la politica de calitate „Precizie, eficiență ridicată, calitate forjată” și se angajează să ofere clienților servicii de înaltă calitate prin tehnologie avansată și o echipă de management excelentă.

Q: 8. Care sunt avantajele dumneavoastră competitive în comparație cu alte întreprinderi de mucegai?

Avantajele noastre constau în combinația dintre tehnologia de matriță de precizie din Singapore, echipamente avansate de producție (mașini CNC importate extinse și mașini de turnare prin injecție), un proces de producție complet (de la proiectare la asamblare) și un sistem strict de management al calității certificat de IATF 16949.

Q: 7. Cine sunt principalii dumneavoastră clienți și în ce regiuni sunt exportate produsele?

Am stabilit relații bune de cooperare cu companii binecunoscute, inclusiv Land Rover și Triumph Motorcycles din Marea Britanie, SAIC autohton, Changan, stații de încărcare ABB și Tiger Corporation din Japonia. Produsele noastre sunt exportate în țări precum Japonia, Europa și Statele Unite.
