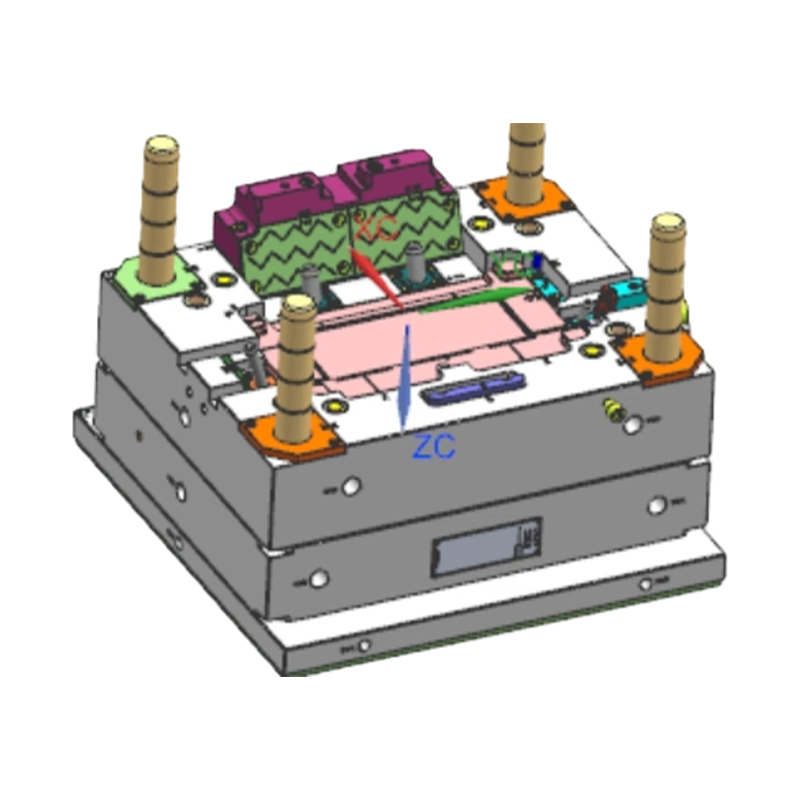

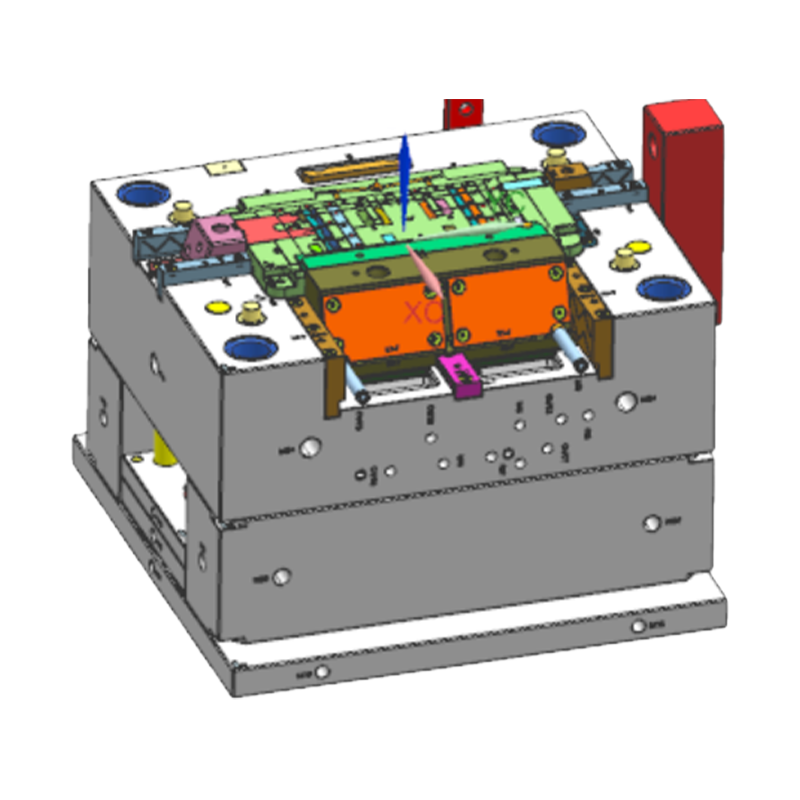

Capacul din spate al imprimantei Piese de matriță prin injecție

Specificațiile produsului

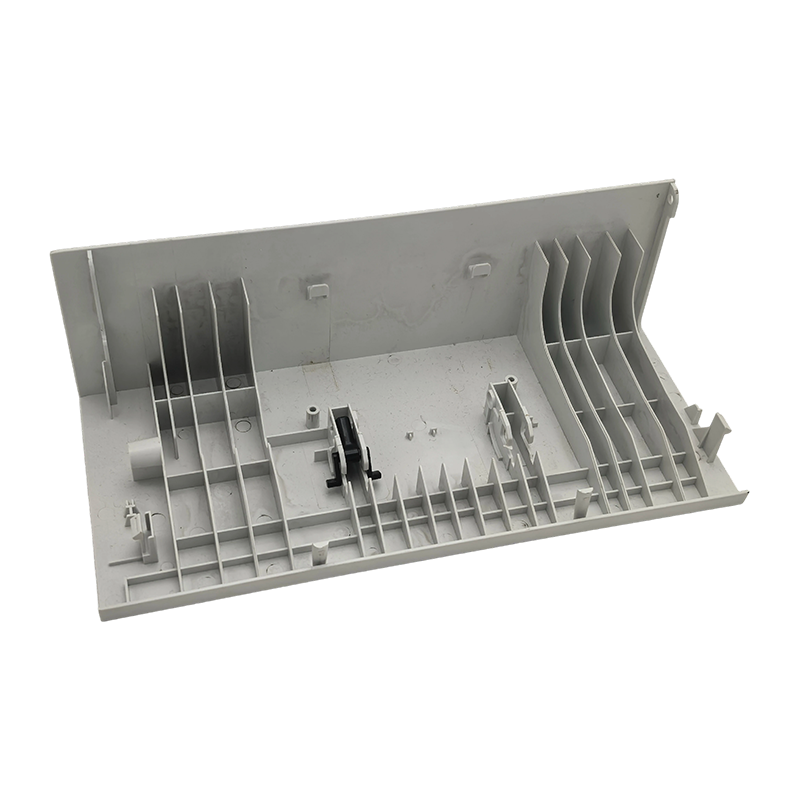

Panoul capac din spate al imprimantei

• Materiale compatibile: ABS ignifug (UL94 V0), aliaj PC/ABS — combinând rezistența la flacără cu rezistența la impact
• Caracteristici structurale: Carcasă de suprafață mare cu pereți subțiri, cu deschideri pentru fante de ventilație, decupaje de interfață, deschideri pentru traseul hârtiei și structuri de montare cu fixare/șuruburi
• Precizie dimensională: Montați goluri cu panourile laterale și carcasa inferioară strict controlate; pozițiile liniei de despărțire stabilite conform cerințelor de asamblare
• Finisarea suprafeței: Gravarea texturii (standarde VDI/MoldTech) sau finisaj cu vopsea; suprafață fără urme vizibile de chiuvetă, linii de sudură și urme de curgere
• Configurare asamblare: Fixare combinată snapfit și șurub; Cerințele de proiectare cu eliberare rapidă sunt acceptate
• Culoare: Turnat prin injecție după codul de culoare specificat de client; Culoarea rășinii naturale sau amestecul masterbatch acceptat

Componente din plastic ale imprimantei (specificații generale)

• Materiale compatibile: ABS, PC/ABS, PP, HIPS, ABS/PC ignifug (UL94 V0/V2)
• Tipuri de piese: Panouri exterioare ale carcasei, părți structurale funcționale, ghidaje de hârtie, capace pentru compartimentul cartuşelor de cerneală, cadre panoului de control, suporturi structurale interne
• Tipuri de matriță: Single/multicavitate cu mecanisme de ejectare glisor și ridicător; sisteme cu canal cald suportate
• Finisarea suprafeței: Gravarea texturii, lustruirea în oglindă, tratarea suprafeței pe bază de vopsea - aplicată prin clasificarea gradului de aspect al pieselor
• Toleranță dimensională: Aspect toleranțe ale suprafeței de îmbinare conform specificațiilor desenului; uniformitatea grosimii peretelui pe părțile subțiri controlată strict
• Procese secundare: Sudare cu ultrasunete, ansamblu snapfit, aplicare de etichete și ansamblu de componente finite în mai multe părți
• Materiale certificate: Materii prime cu certificare UL, RoHS și SGS disponibile cu documentație de testare

Domenii de aplicare
Panoul capac din spate al imprimanteis and Plastic Components:

• Capacele din spate ale corpului imprimantei cu jet de cerneală, opritoarele din spate ale tăvii de hârtie și capacele compartimentului cartuşelor de cerneală
• Capacele ușilor din spate ale imprimantei laser, capacele de acces pentru căile hârtiei și ușile compartimentului cartuşelor de toner
• Capacele scanerelor pentru imprimantă multifuncțională (MFP), capace de alimentare cu hârtie ADF și panouri laterale
• Carcasă pentru imprimante de etichete și coduri de bare și capace pentru compartimentul media
• Capacele panoului corpului plotterului de format larg și părțile structurale ale compartimentului pentru rulouri
• Panourile carcasei imprimantei 3D, capacele mecanismului de alimentare cu filament și panourile carcasei electronice

Întrebări frecvente și considerații tehnice
Î1: Panourile de acoperire din spate ale imprimantei au suprafețe mari și prezintă o deformare semnificativă după turnare - cum este abordat acest lucru?
Deformarea panourilor mari de acoperire cu pereți subțiri este o provocare comună în turnarea prin injecție a carcasei imprimantei, cauzată de răcirea neuniformă care provoacă contracție diferențială în întreaga piesă, flux de umplere neechilibrat din plasarea suboptimă a porții și caracteristicile de contracție a materialului anizotrop. Contramăsurile includ: analiza CAE a curgerii matriței în timpul proiectării matriței pentru a optimiza numărul de porți și plasarea pentru umplere echilibrată; design conform canalului de răcire pentru a îmbunătăți uniformitatea răcirii; geometrie de precompensare încorporată în suprafețele cavității matriței; și selecția de grade ABS modificate izotrop cu contracție redusă. Testele iterative ale matriței T1 și T2 sunt efectuate până când deformarea se află în toleranța de planeitate a desenului.
Î2: Liniile de sudură apar pe suprafețele aspectului imprimantei — cum sunt acestea îmbunătățite?
Liniile de sudură se formează în punctele de convergență a frontului de topire și nu pot fi eliminate în întregime în piesele turnate prin injecție cu pereți subțiri. Măsurile de îmbunătățire includ: repoziționarea porților pentru a direcționa liniile de sudură către zonele fără aspect, cum ar fi suprafețele interioare sau zonele ascunse; creșterea temperaturii matriței și a temperaturii de topire pentru a îmbunătăți calitatea topirii la punctele de convergență; optimizarea ventilației locale în locațiile liniei de sudură pentru a reduce captarea gazului care adâncește vizibilitatea liniei de sudură; și aplicarea gravării texturii pe suprafețele aspectului pentru a masca vizual urmele reziduale ale liniilor de sudură prin difuzia modelului de suprafață.
Î3: Spațiile de potrivire ale componentelor din plastic ale imprimantei au cerințe stricte - cum se menține consistența dimensională?
Cerințele privind distanța de potrivire a ansamblului imprimantei necesită, de obicei, toleranțe de ± 0,3 mm sau mai strânse între componentele din plastic asociate. Măsurile de consistență dimensională includ: prelucrare CNC și EDM de înaltă precizie pentru dimensiunile cavității matriței; completează inspecția primului articol (FAI) și protocoalele de inspecție în proces cu inspecție completă sau prin eșantionare a dimensiunilor critice; Controlul statistic al procesului (SPC) aplicat parametrilor cheie ai procesului de injectare pentru a monitoriza deviația procesului; și audituri periodice dimensionale a cavității mucegaiului cu acțiune de reparare promptă atunci când este detectată uzura.
Î4: Programele de componente din plastic pentru imprimantă implică multe instrumente de matriță - cum este gestionat progresul concurent al dezvoltării?
Pentru programele complete de dezvoltare a seturilor de componente din plastic ale imprimantei, aplicăm o abordare de management de proiect, producând un program unificat de dezvoltare a matriței pentru client, care definește etapele de înghețare a designului, termenele de livrare pentru achiziționarea oțelului, programele de prelucrare și planurile de testare a matriței pentru fiecare unealtă. Pentru piesele interdependente dimensional, cum ar fi panourile de acoperire din spate și panourile laterale, testele simultane ale matriței sunt programate pentru a valida potrivirea asamblarii, prevenind întârzierile de verificare cauzate de finalizarea eșalonată a sculelor. Clienții primesc rapoarte regulate de progres care urmăresc starea de dezvoltare a fiecărui instrument de matriță.
Î5: Componentele din plastic ale imprimantei necesită certificări de siguranță specifice și cum sunt aliniate materialele?
Imprimantele de birou vândute pe piețele europene necesită în mod obișnuit certificare CE care acoperă Directiva de joasă tensiune (LVD) și Directiva de compatibilitate electromagnetică (EMC), cu materiale plastice supuse cerințelor de restricție de substanță RoHS și cerințelor de rating UL94 de ignifugare. Obținem grade de materii prime certificate în funcție de cerințele de certificare specificate de client și oferim rapoarte de testare a materialelor SGS, documentație de certificare UL Yellow Card și declarații de conformitate RoHS cu expedierea pentru a susține documentația de certificare a produsului clientului.

Q: 10. Dacă vreau să dezvolt un produs care conține piese turnate prin injecție, ce fel de asistență puteți oferi?

Putem oferi suport complet, de la revizuirea dezvoltării produsului și proiectarea structurală, până la fabricarea matrițelor, turnarea prin injecție în volum, imprimarea și asamblarea. Putem colabora cu clienții în etapele incipiente ale dezvoltării produsului pentru a optimiza proiectele pentru reducerea costurilor și îmbunătățirea producției.

Q: 9. Care este politica de calitate a companiei?

Compania aderă întotdeauna la politica de calitate „Precizie, eficiență ridicată, calitate forjată” și se angajează să ofere clienților servicii de înaltă calitate prin tehnologie avansată și o echipă de management excelentă.

Q: 8. Care sunt avantajele dumneavoastră competitive în comparație cu alte întreprinderi de mucegai?

Avantajele noastre constau în combinația dintre tehnologia de matriță de precizie din Singapore, echipamente avansate de producție (mașini CNC importate extinse și mașini de turnare prin injecție), un proces de producție complet (de la proiectare la asamblare) și un sistem strict de management al calității certificat de IATF 16949.

Q: 7. Cine sunt principalii dumneavoastră clienți și în ce regiuni sunt exportate produsele?

Am stabilit relații bune de cooperare cu companii binecunoscute, inclusiv Land Rover și Triumph Motorcycles din Marea Britanie, SAIC autohton, Changan, stații de încărcare ABB și Tiger Corporation din Japonia. Produsele noastre sunt exportate în țări precum Japonia, Europa și Statele Unite.
