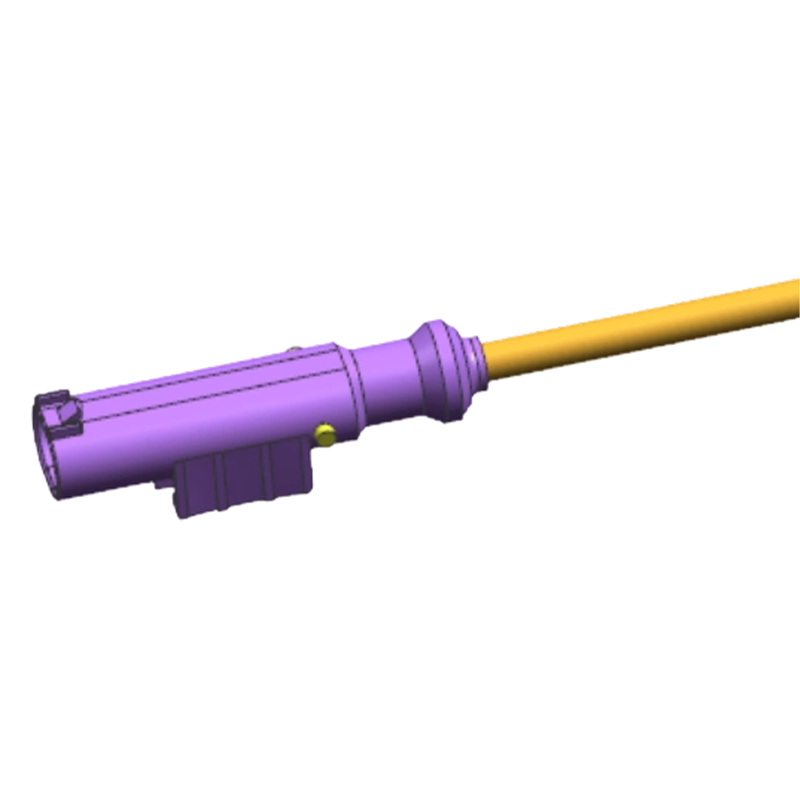

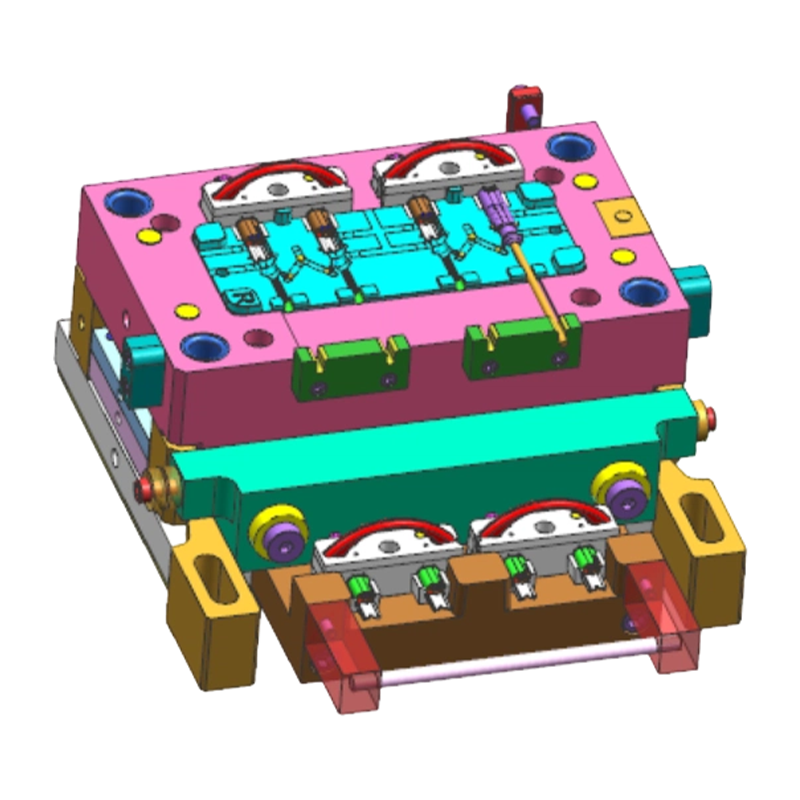

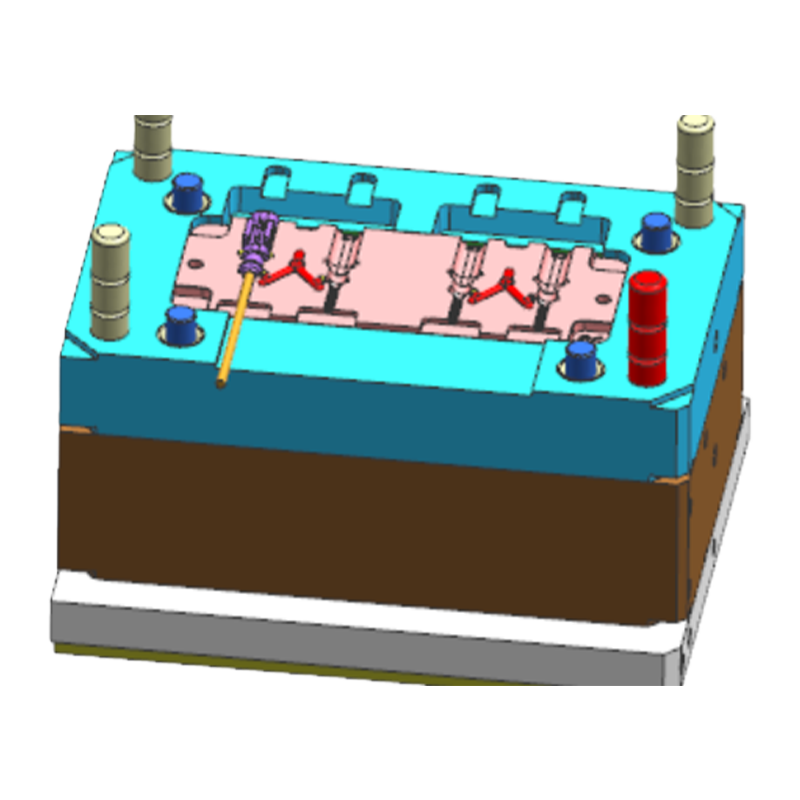

Model de injecție pentru cablajul senzorului de viteză a roții

Avantajele de bază

• Capacitate integrată de turnare și asamblare: Folosind peste 15 ani de experiență în matrițe din plastic, dezvoltăm simultan matrițe pentru carcasa conectorului și procese de asamblare, asigurând acuratețea dimensională a conectorului și forța de reținere a terminalelor.
• Stabilitatea transmisiei semnalului: Proiectat cu perechi răsucite sau structuri de ecranare pentru a suprima în mod eficient interferența electromagnetică (EMI), asigurând integritatea semnalului pentru semnalele senzorului de viteză a roții de nivel scăzut.
• Toleranță la mediu dur: Materialele selectate pentru fire și conectori funcționează în mod fiabil într-un interval larg de temperatură (40°C până la 125°C). Designul de etanșare atinge gradul de protecție IP67 sau mai mare împotriva coroziunii apei, uleiului și pulverizarii sărate.
• Asigurarea rezistenței mecanice: Carcasele conectorilor sunt turnate prin injecție din materiale plastice de inginerie armate, având încuietori secundare robuste (TPA) sau mecanisme de blocare integrate pentru a preveni smulgerea terminalelor din cauza vibrațiilor vehiculului.

Caracteristicile produsului

• Turnare de precizie pentru conector: Carcasele conectorilor sunt turnate folosind instrumente de înaltă precizie, cu toleranțe dimensionale ale interfeței de împerechere controlate cu ±0,05 mm pentru a asigura o împerechere fiabilă cu senzori și ECU.
• Sertizarea și reținerea terminalelor: Echipamentul automat de sertizare controlează strict înălțimea de sertizare și forța de tragere. Forța de reținere a terminalelor din conectori îndeplinește USCAR2 sau specificațiile specifice clientului.
• Proiectarea structurii de etanșare: Integrează etanșări radiale sau frontale, de obicei realizate din silicon sau EPDM, pentru a preveni pătrunderea umezelii și a contaminanților.
• Fixare și protecție ham: Firele sunt înfășurate cu bandă rezistentă la abraziune sau tuburi ondulate; garniturile de cauciuc sunt aplicate în punctele critice de îndoire pentru a rezista la impactul cu pietre și la oboseala pe termen lung.
• Conformitatea mediului: Materialele de izolație a firelor și conectorii respectă RoHS, REACH și alte reglementări de mediu.

Aplicații

Acest produs este utilizat pe scară largă pentru detectarea vitezei roților în diferite vehicule de pasageri și comerciale. Acesta conectează în primul rând senzorii de viteză activi sau pasivi ai roților la modulele de control ABS/ESC, potrivite atât pentru vehiculele tradiționale cu combustibil, cât și pentru vehiculele cu energie nouă.

Probleme și soluții comune

• Problema: Semnal de zgomot sau întrerupere în timpul transmisiei.
  Soluție: Verificați continuitatea împământării scutului; optimizați pasul de răsucire a firului pentru o mai bună imunitate la EMI; asigurați-vă că rezistența de contact între terminale și pinii senzorului/ECU este sub limitele specificate.
• Problema: Decuplarea conectorului din cauza vibrației vehiculului.
  Soluție: Încorporați caracteristici TPA (Terminal Position Assurance) sau CPA (Connector Position Assurance) în designul conectorului; inspectați integritatea turnării zăvoarelor de blocare a terminalelor.
• Problema: Conducta cablajului se întărește sau crăpă la temperaturi scăzute.
  Soluție: Selectați materiale pentru conducte evaluate pentru temperaturi scăzute (de exemplu, 40°C); optimizați grosimea peretelui conductei pentru a reduce punctele de concentrare a tensiunilor.

Considerații importante

• Dirijați cablajul departe de sursele mari de căldură (de exemplu, țevile de eșapament) și piesele mobile; asigurați-vă că clemele de fixare sunt distanțate corespunzător pentru a preveni căderea și vibrațiile hamului.
• Când instalați conectorul, asigurați-vă că se aude un „clic” audibil de la mecanismul de blocare și trageți ușor înapoi pentru a confirma împerecherea sigură.
• Inspectați regulat mantaua exterioară a hamului pentru uzură, în special în punctele care trec prin marginile sau găurile ascuțite ale corpului.

Q: 10. Dacă vreau să dezvolt un produs care conține piese turnate prin injecție, ce fel de asistență puteți oferi?

Putem oferi suport complet, de la revizuirea dezvoltării produsului și proiectarea structurală, până la fabricarea matrițelor, turnarea prin injecție în volum, imprimarea și asamblarea. Putem colabora cu clienții în etapele incipiente ale dezvoltării produsului pentru a optimiza proiectele pentru reducerea costurilor și îmbunătățirea producției.

Q: 9. Care este politica de calitate a companiei?

Compania aderă întotdeauna la politica de calitate „Precizie, eficiență ridicată, calitate forjată” și se angajează să ofere clienților servicii de înaltă calitate prin tehnologie avansată și o echipă de management excelentă.

Q: 8. Care sunt avantajele dumneavoastră competitive în comparație cu alte întreprinderi de mucegai?

Avantajele noastre constau în combinația dintre tehnologia de matriță de precizie din Singapore, echipamente avansate de producție (mașini CNC importate extinse și mașini de turnare prin injecție), un proces de producție complet (de la proiectare la asamblare) și un sistem strict de management al calității certificat de IATF 16949.

Q: 7. Cine sunt principalii dumneavoastră clienți și în ce regiuni sunt exportate produsele?

Am stabilit relații bune de cooperare cu companii binecunoscute, inclusiv Land Rover și Triumph Motorcycles din Marea Britanie, SAIC autohton, Changan, stații de încărcare ABB și Tiger Corporation din Japonia. Produsele noastre sunt exportate în țări precum Japonia, Europa și Statele Unite.
